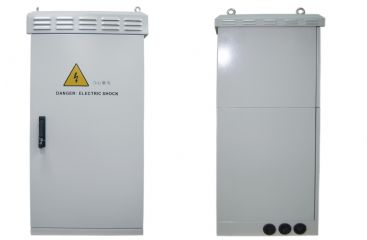

产品图片
|
| AC输入 |
|
电压范围：
|
175-315V ph-N（全功率输出）
85-175V ph-N（降功率输出） |
|
频率范围：
|
45-66Hz |
|
功率因数：
|
>0.99（满载） |
|
效率：
|
92%（满载） |
|
供电方式：
|
单相（标准） 三相（可选） |
|
防雷保护：
|
MOV; 1x Ph-N（单相），3x Ph-N（三 相） 1x N-Earth
In(8/20µS)： 20kA
Imax(8/20µS)： 40kA |
| DC输出 |
|
标称电压：
|
-48V |
|
电压范围：
|
43-60V |
|
额定输出功率：
|
21600W |
|
最大电流：
|
400A/-54V |
|
极性：
|
正极接地（标准） |
|
负载分路：
|
配备有9 x 63A 微型断路器（一路单相输入）
配备有6 x 63A 微型断路器（一路三相输入） |
|
LVD：
|
按标准配有单电池 LVD。可多提供 1 个负载 LVD |
|
LVD 额定值：
|
400A |
|
监控模块：
|
SM21（标准）SM22 TCP/IP，适用于基于web的查看/配置（可选件） |
|
整流模块：
|
RM1848 48V 1800W 模块或
RM1848/24 48/24V 900W 模块 |
|
告警：
|
9 个用户可配置的告警
（6 个预编程，3 个未分配）
非紧急综合告警
紧急综合告警
整流模块故障
负载保险丝/断路器故障
电池保险丝/断路器故障
AC 故障
1 个不可配置（监控器故障）
继电器接点容量为 60VDC/1A |
|
环境告警：
|
门禁,烟雾等 |
|
IP等级：
|
主设备仓：IP55，电池仓：IP44，配线仓:IP44 |
|
制冷方式：
|
风冷/热交换 |
|
加热：
|
加热模块 |
| 环境要求 |
|
环境温度：
|
-10˚C to +70˚C（超过 +50˚C 时最大功率降额） |
|
温度：
|
5-95%（无冷凝） |
|
海拔：
|
< 2500m，海拔每升高1000m 最高环境温度降低4℃ |
|
机械
|
|
尺寸（W，H，D）：
|
600mm，1600mm，600mm |
|
安规：
|
EN60950 |
|
安装方式：
|
水平安装 |
