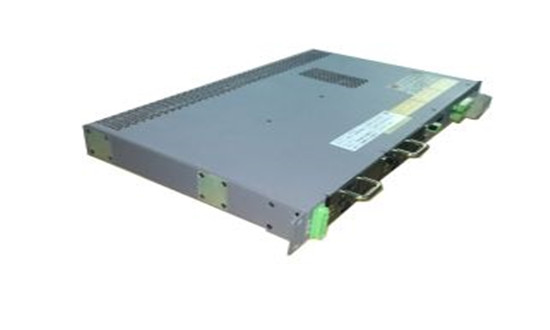

PS30000 1U嵌入式电源系统
IPS30000 1U嵌入式电源系统是安耐特公司集多年开发和网上运行经验设计的新一代高性能、高可靠的通信电源系统。系统由2个RM4815或RM4830高频开关整流模块、1个SM09型监控模块、交直流配电单元组成。采用国际流行的19英寸/1U 结构，可以方便嵌入各种通信设备和机柜内组成完整的通信供电系统。
| 系统特点 |
■ 系统配置总容量：-53.5Vdc/(15A~60A)
■ 采用前出线，方便用户接线
■ 交流输入电压工作范围宽：90 Vac～285Vac
■ 采用有源功率因数校正 ， 功率因数高达0.99
■ 采用软开关技术，效率 ≥92%
■ 系统工作温度范围宽至-15℃～+55℃
■ 完善的电池管理，有电池低电压保护等功能，延长电池寿命
■ 监控接口完善，提供RS232/RS485/SNMP和继电器告警节点
■ 交流输入过、欠压保护
■ 输出过压、过流、短路保护 |
| 系统配置 |
| 整流模块 |
监控模块 |
直流配电单元 |
交流配电单元 |
| 型 号 |
数量 |
型号 |
数量 |
电池(空开) |
负载下电 |
电池下电 |
输入 |
防雷 |
| 容量 |
路数 |
容量 |
路数 |
容量 |
路数 |
容量 |
方式 |
|
RM4815/
RM4830 |
2 |
SM09 |
1 |
63A |
1 |
<63A |
0 |
<63A |
1 |
20A |
单相三线 |
无 |
|
|
